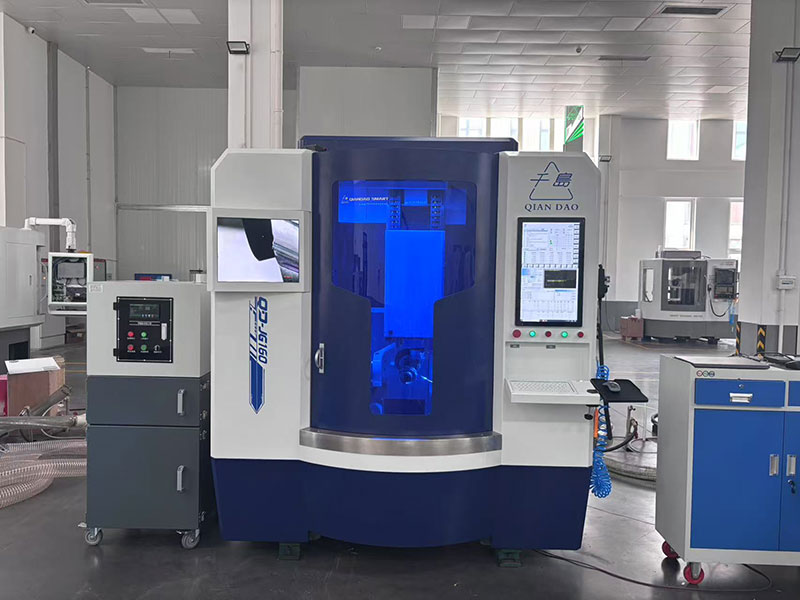

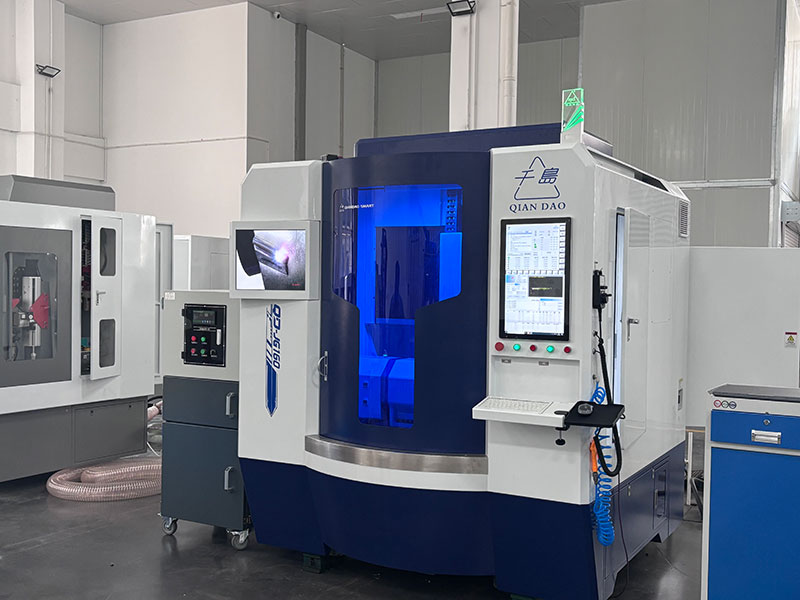

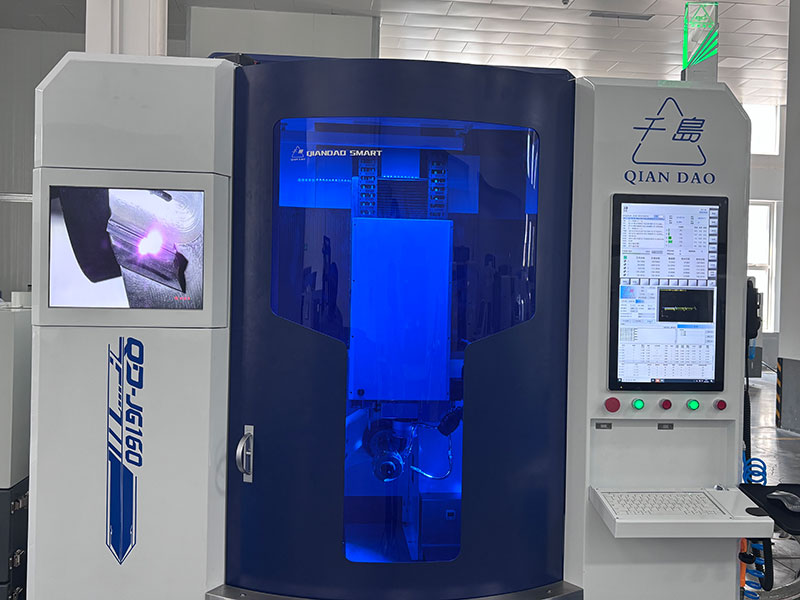

QD-JG168数控激光磨床
数控激光磨床
2025-05-10 06:59:26
适用于生产或修磨各类超硬材料刀具，如PCD、MCD、CBN等。以及焊接成形的车削刀具和铣削盘类刀具进行加工及修磨。
可加工直径0.1-¢200 长度200mm的刀具
下载产品手册 →
| 产品亮点 | 主要参数 |
适用于生产或修磨各类超硬材料刀具，如PCD、MCD、CBN等。以及焊接成形的车削刀具和铣削盘类刀具进行加工及修磨。
可加工直径0.1-¢200 长度200mm的刀具
可加工直径0.1-¢200 长度200mm的刀具
主要参数
|
序号 |
机床型号 |
QD-JG160 |
|
1 |

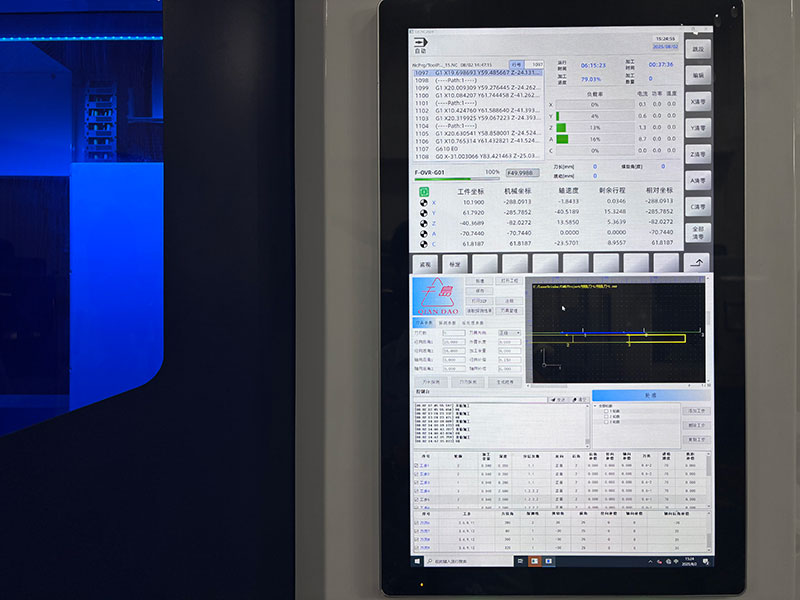

数控系统 |
千岛定制 |
|
2 |
最大可加工刀具长度直径 |
Φ0.1~200mm |
|
3 |
最大可加工刀具长度 |
200mm |
|
4 |
加工刀具轮廓精度 |
±0.005mm |
|
5 |
加工刀具表面粗糙度 |
200倍显微镜下表面平滑无锯齿形状 |
|
6 |
最大刀具重量 |
15Kg |
|
7 |
A轴功率 |
0.42kw/200rpm/20 Nm |
|
8 |
C轴功率 |
6kw /200rpm/300 Nm |
|
9 |
激光最大功率 |
200W |
|
10 |
机床总功率 |
9kw |
|
11 |
A/C轴旋转范围 |
A轴：±125° C轴：0-360° |
|
12 |
A轴重复定位精度 |
4 arc sec |
|
13 |
C轴重复定位精度 |
2arc sec |
|
14 |
直线轴定位精度 |
±0.002mm |
|
15 |
直线轴重复定位精度 |
±0.001mm |
|
16 |
工作台行程X轴/Y轴/Z轴 |
X：400 / Y：450 / Z：300 |
|
17 |
C轴刀座接口 |
HSKE63 |
|
18 |
机床电源 |
AC380V 50HZ 三相 |
|
19 |
机床重量 |
4T |
|
20 |
机床外形尺寸 |
1900×1900×2400mm |
