QD580数控工具磨床

数控工具磨床

2020-11-16 16:11:03

QD580是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。

机床重量：5T
数控系统：新代
加工直径：200mm (max)
磨削长度：200mm (max)
加工槽深：20mm (max)
机床功率：28KW
外观尺寸：2300x1600x2400mm

下载产品手册 →

产品亮点

主要参数

机床简介

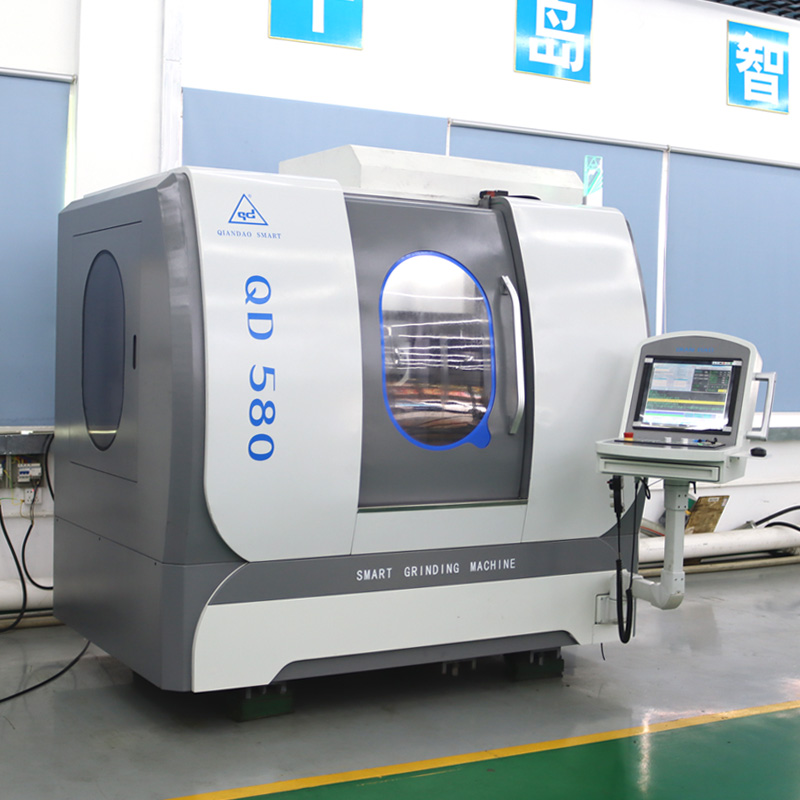

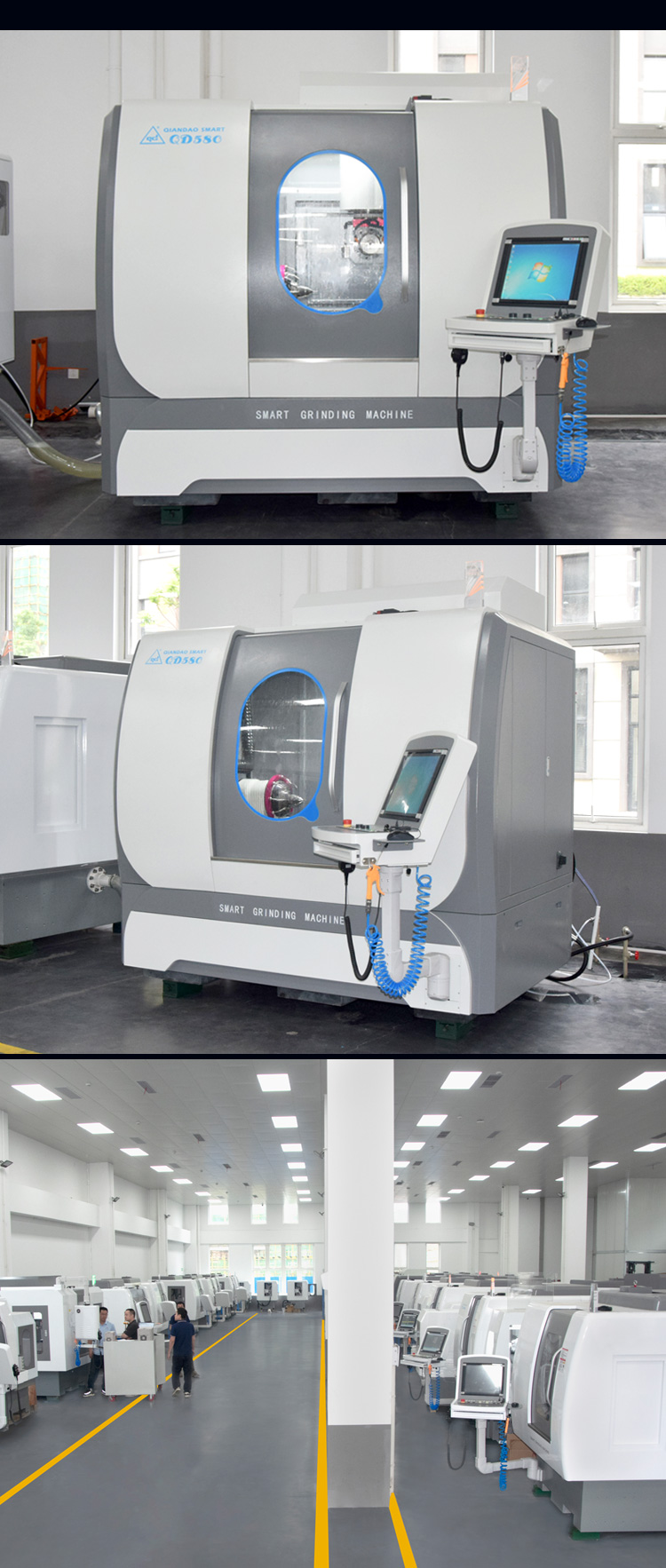

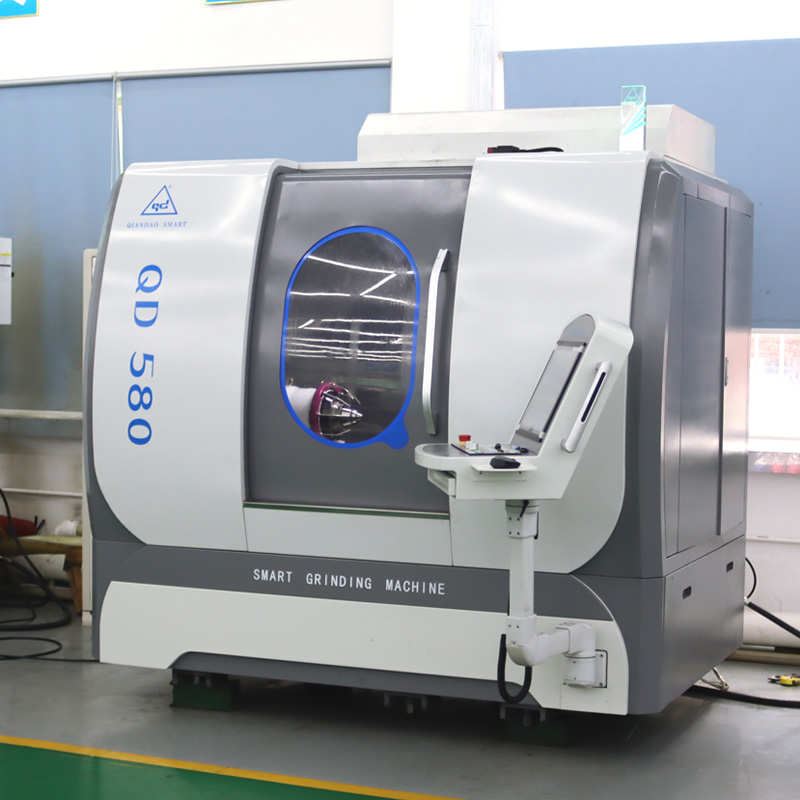

QD580五轴数控工具磨床是一款性能优良的刀具磨削中心，适用于生产或修磨铣削类刀具、钻削类刀具、成形刀具等。

1.机床外观大气、灵动，人机界面友好，采用天然大理石构件，机床稳定性好。

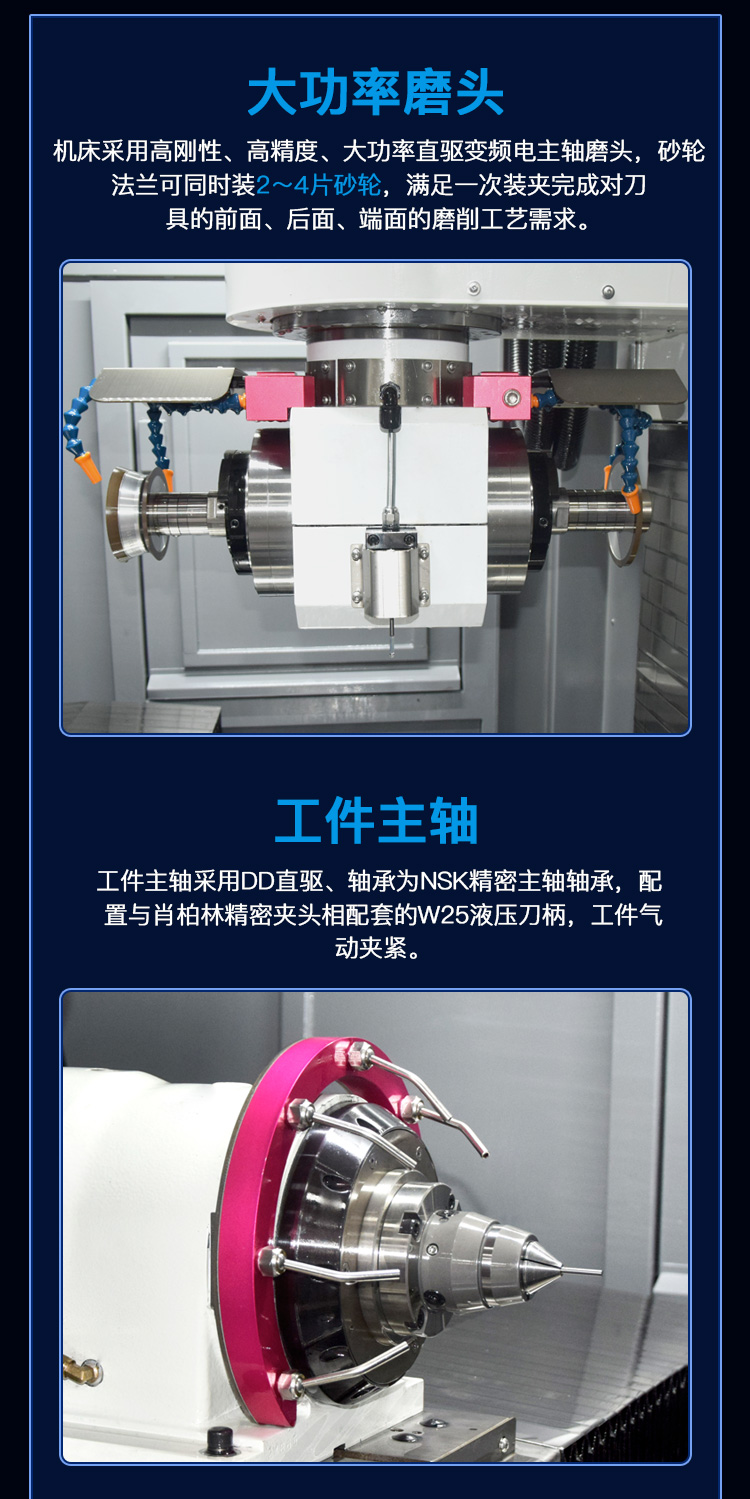

2.机床采用高刚性、高精度、大功率(18KW)直驱变频电主轴磨头，砂轮法兰可同时装2～4片砂轮，满足一次装夹完成对刀具的前面、后面、端面的磨削工艺需求。

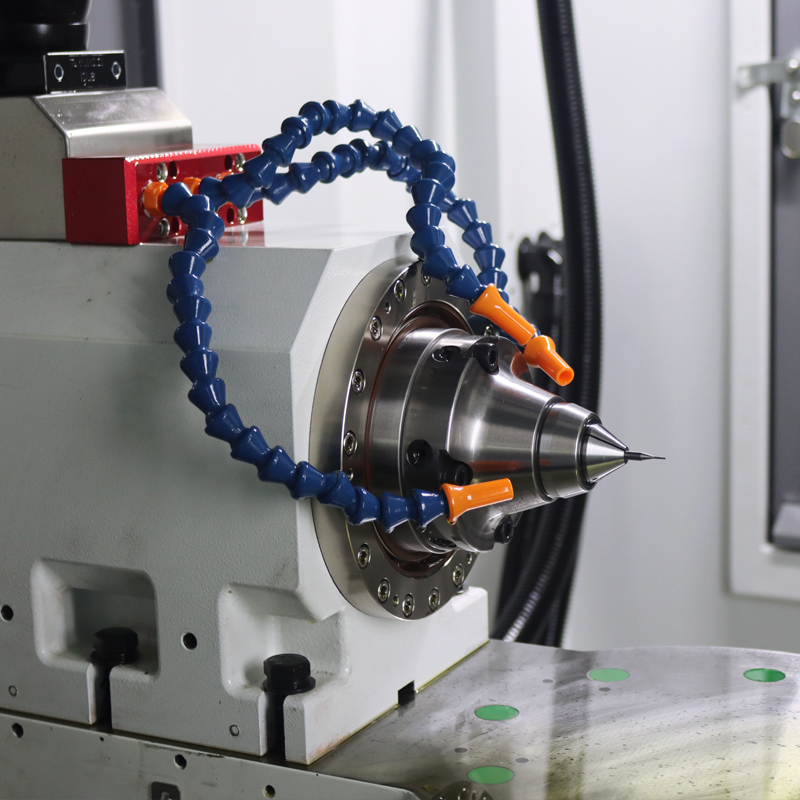

3.工件主轴采用dd直驱、轴承为NSK精密主轴轴承，配置与肖柏林精密夹头相配套的W25精密筒夹，工件气动夹紧。
4.机床采用新代五轴联动控制系统及日本安川伺服单元、采用英国雷尼绍LP2DD精密测头、上银精密滚动线轨及滚珠丝杠、德国海德汉编码器、，同时为更好确保加工刀具的尺寸精度，机床旋转轴实行双DD直驱全闭环控制，确保了机床的优越性能和工作精度。

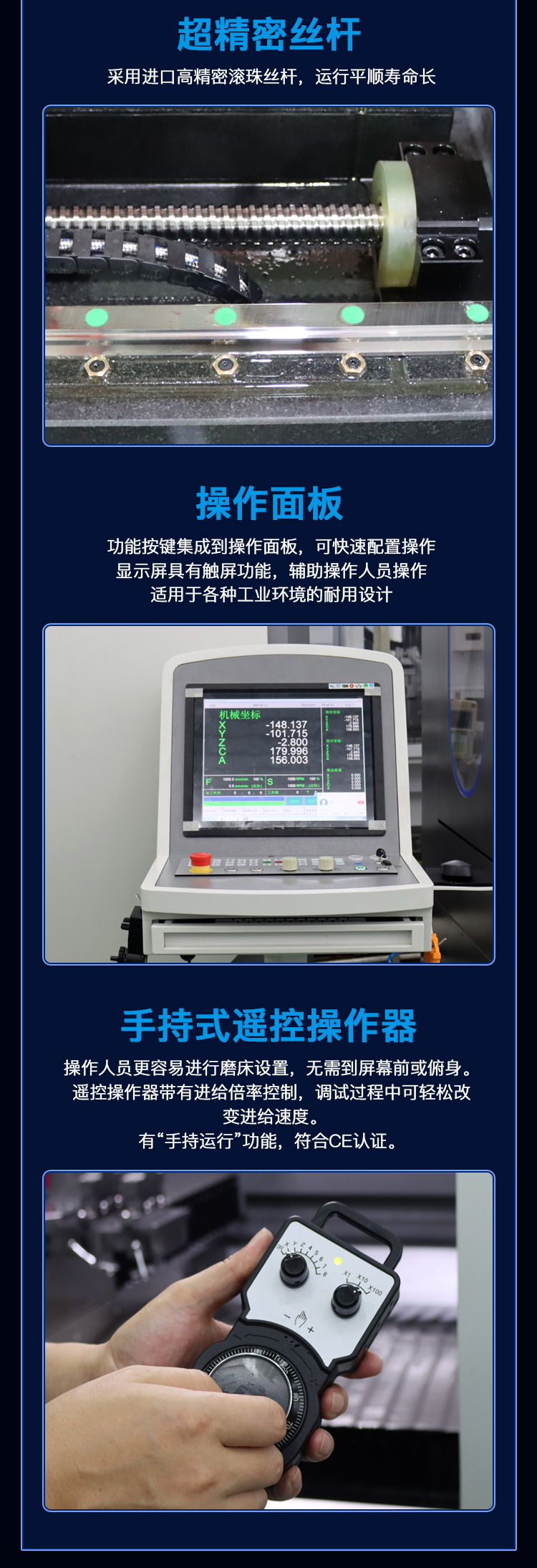

5.机床采用全封闭外观(正面活动拉门、右侧及后面设有维修门)、手持电子手轮、专用启停按钮及脚踩开关、配置自动冷却系统及冷却液过滤油箱、配置自动润滑装置及吸雾接口、报警蜂鸣器、配置电器箱冷却空调，使机床的操作、保养、维护变动简单方便。

主要参数

数控系统	新代210MA-5E	雄克夹头夹紧工件范围	6~32mm
加工刀具直径	Φ3~32mm 盘类刀具≤Φ200 mm	磨头摆动最高转速(C轴)	30rpm
磨削最大工件长度	230mm	C轴旋转范围	320°（+225°~-95°）
最大加工工件槽深	20mm	工件主轴中心高	135mm
最大工件重量	20Kg	工件主轴径向跳动	≤0.005mm
磨头最大功率(直驱电主轴)	24KW	磨头主轴径向跳动	≤0.005mm
砂轮尺寸(CBN/金刚石)	Φ50～Φ200mm	气缸夹紧力调整范围	800-1000kg
磨头主轴转速(变频调速)	1000-6000rpm	直线轴分辨率	0.00lmm
磨头垂直升降行程(Y轴)	350(-100～250)mm	旋转轴分辨率	0.00l°
工作台行程X轴/Y轴/Z轴	X：520 / Y：540 / Z：350	冷却工件流量	60~80L/min
直线轴快速移动速度	15m/min	冷却工件油压	0.5~0.6MP
工件主轴转速(A轴)	200rpm	电源	AC 380V 50HZ 三相
A轴旋转范围	∞	机床总功率	32KW
A轴主轴孔锥度	BT50	机床外形尺寸	2300×1750×2230mm
气动夹紧工件范围	3~20mm	机床重量(约)	5T
