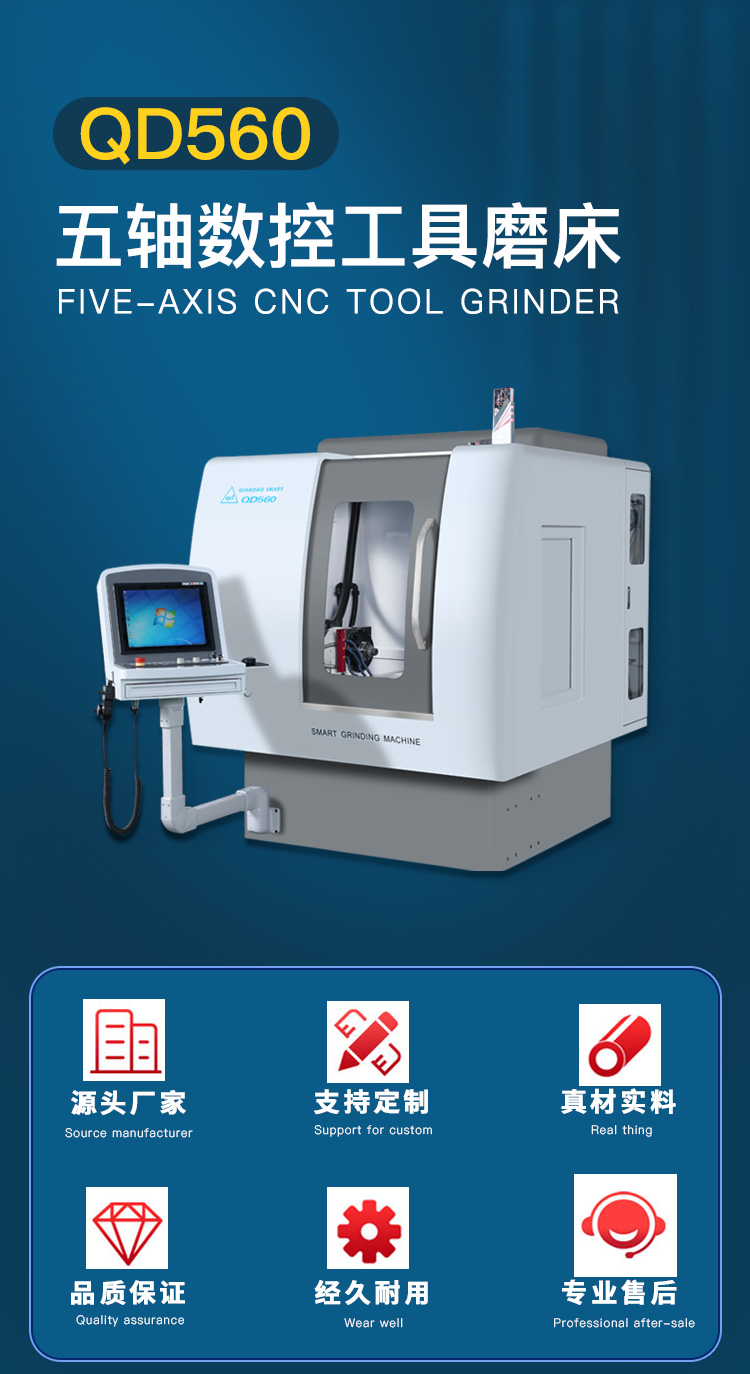

QD560数控工具磨床

数控工具磨床

2021-03-16 15:33:29

QD560是千岛公司新研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。
大加工工件直径:200mm
磨削大工件长度:170mm
大加工工件槽深:10mm
机床总功率:15kw
机床外形尺寸:1700×1520×2100mm
机床重量：4T

下载产品手册 →

产品亮点

主要参数

机床介绍

QD560是千岛公司研发的五轴五联动数控工具磨床，是一款高性价比刀具磨床，适用于生产或修磨各类铣削类刀具、钻削类刀具、成形刀具等。机床造型简洁，人机界面友好，天然大理石构件，稳定性好。

主要参数

数控系统	新代210MA-5E	夹头夹紧工件范围	3~20mm
最大加工工件直径	Φ3~12mm 盘类≤Φ200 mm	磨头摆动额定转速(C轴)	30rpm
磨削最大工件长度	170mm	C轴旋转范围	320°（+225°~-95°）
最大加工工件槽深	10mm	工件主轴中心高	150mm
最大工件重量	10Kg	工件主轴径向跳动	≤0.005mm
磨头最大功率(直驱电主轴)	11KW /22KW	磨头主轴径向跳动	≤0.005mm
砂轮尺寸(CBN/金刚石)	Φ50～Φ200mm	气缸推力范围	700-800kg
磨头主轴转速(变频调速)	1000-6000rpm	直线轴分辨率	0.00lmm
磨头垂直升降行程(Z轴)	360(-100/+260)mm	旋转轴分辨率	0.00l°
工作台行程X轴/Y轴	X：450 / Y：590	电源	AC 380V 50HZ三相
直线轴快速移动速度	15m/min	机床总功率	20KW/32KW
工件主轴转速(A轴)	200rpm	机床重量	4T
A轴旋转范围	∞	电源	AC 380V 50HZ 三相
自动夹紧工件范围	3~20mm

QD680数控工具磨床

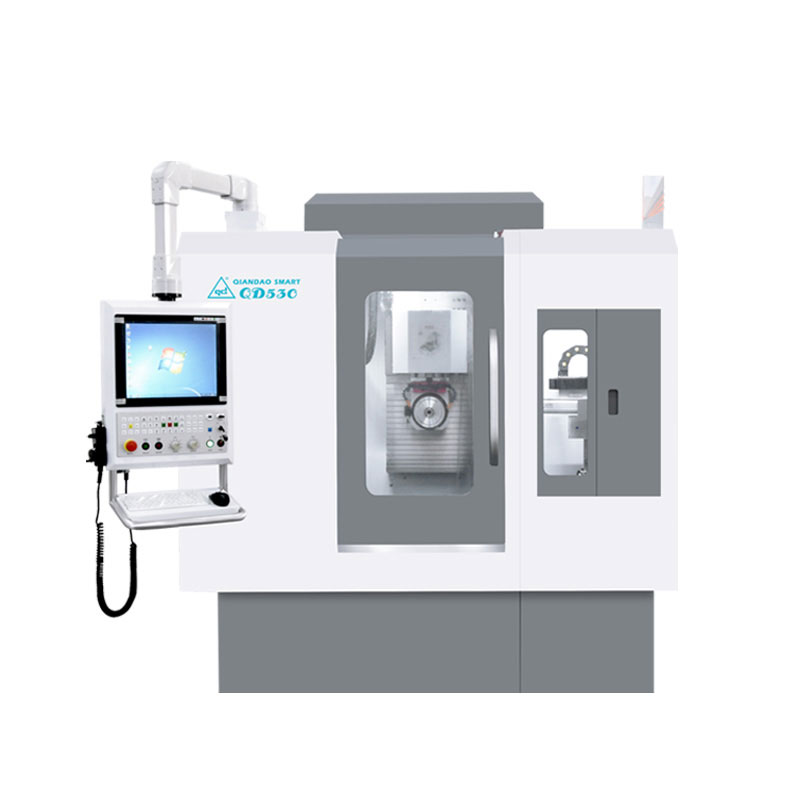

QD530五轴数控工具磨床
